Il controllo del flusso nei circuiti refrigeranti è essenziale per garantire efficienza energetica, proteggere i compressori e prevenire fermi impianto costosi. Il flussostato a paletta FPR di Elettrotec rappresenta una soluzione affidabile per il monitoraggio della circolazione nei sistemi di refrigerazione e condizionamento industriale.
Definizione e applicazione del flussostato a paletta
Il flussostato a paletta è un dispositivo elettromeccanico che rileva la presenza o l’assenza di flusso all’interno di una tubazione. Quando il liquido refrigerante circola con portata sufficiente, sposta una paletta metallica che attiva un contatto magnetico. Questo segnale on/off viene utilizzato per comandare compressori, pompe o sistemi di allarme.
A differenza dei sensori elettronici, il principio meccanico del flussostato lo rende particolarmente robusto e immune a disturbi elettromagnetici, caratteristica fondamentale negli ambienti industriali con numerose apparecchiature elettriche.
Applicazioni nei sistemi di refrigerazione e condizionamento
Chiller e refrigeratori industriali

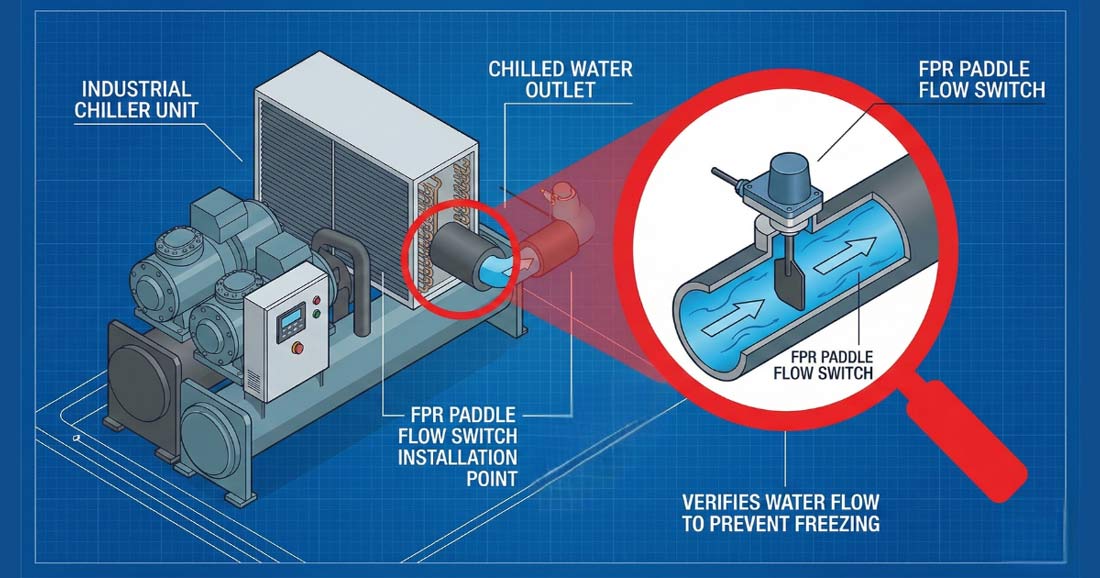

Nei chiller industriali, il flussostato FPR monitora la circolazione dell’acqua refrigerata attraverso l’evaporatore. In caso di perdita di portata – causata da guasto della pompa, ostruzione del filtro o chiusura accidentale di valvole – il dispositivo invia immediatamente un segnale che:
- Arresta il compressore prima che si verifichi il congelamento dell’evaporatore
- Attiva un allarme per l’intervento del manutentore
- Previene danni costosi ai componenti frigoriferi
Celle frigorifere e camere frigorifere industriali
Nelle celle frigorifere industriali per la conservazione alimentare o farmaceutica, il controllo del flusso refrigerante è critico. L’FPR viene installato su:
- Circuiti di glicole per evaporatori
- Linee di alimentazione dei ventilconvettori
- Sistemi di sbrinamento ad acqua
La protezione garantita dal flussostato previene l’interruzione della catena del freddo, con conseguenti perdite di prodotto e possibili violazioni normative.
Sistemi VRF/VRV per condizionamento industriale
I sistemi di climatizzazione industriale a portata variabile (VRF/VRV) utilizzati in edifici commerciali, ospedali e data center richiedono un monitoraggio accurato dei circuiti idronici. L’FPR assicura:
- Protezione delle unità terminali
- Bilanciamento corretto del sistema
- Efficienza energetica ottimale
Scambiatori di calore e pompe di calore industriali
Negli scambiatori di calore utilizzati per il recupero energetico e nelle pompe di calore industriali, il flussostato verifica la circolazione sul lato primario e secondario. Questo previene:
- Surriscaldamento localizzato
- Perdita di efficienza dello scambio termico
- Usura prematura delle apparecchiature
Condizionamento per data center
I data center richiedono sistemi di raffreddamento di precisione per mantenere temperature e umidità costanti. L’FPR viene impiegato nei circuiti di raffreddamento dei rack server, garantendo continuità operativa e prevenendo costosi downtime dovuti a surriscaldamento delle apparecchiature IT.
Vantaggi distintivi dell’FPR Elettrotec per applicazioni frigorifere
Affidabilità meccanica in condizioni critiche
La tecnologia elettromeccanica del flussostato FPR garantisce:
- Resistenza alle basse temperature: Funzionamento da -25°C a +100°C
- Robustezza costruttiva: Corpo in PPO nero resistente agli urti
- Durata superiore: Assenza di componenti elettronici delicati soggetti a guasto
Personalizzazione per fluidi refrigeranti
Ogni impianto frigorifero utilizza fluidi specifici (acqua, glicole, salamoie). L’FPR offre:
- Tarature personalizzate in base al fluido impiegato (da 2 a 27 l/min in acqua)
- Materiali della paletta selezionabili: ottone standard, acciaio inox per glicole concentrato, PTFE per fluidi aggressivi
- Connessioni standard da G1/2″ a G1 1/2″ per facile integrazione
Installazione rapida e manutenzione ridotta
L’installazione su raccordo a T standard permette l’integrazione anche su impianti esistenti senza modifiche strutturali. La protezione IP65 garantisce resistenza all’umidità tipica degli ambienti refrigerati. Il design semplice riduce gli interventi di manutenzione, con conseguente abbattimento del TCO (Total Cost of Ownership).
Conformità normativa e certificazioni
Gli impianti di refrigerazione e condizionamento industriale sono soggetti a normative tecniche stringenti:
Standard di riferimento
- Direttiva PED 2014/68/UE: Apparecchiature a pressione (impianti con pressione >10 bar richiedono valutazioni specifiche)
- EN 378: Sicurezza e requisiti ambientali per sistemi di refrigerazione
- Regolamento F-Gas (UE) 517/2014: Controllo delle perdite nei sistemi refrigeranti
- Direttiva Macchine 2006/42/CE: Sicurezza dei componenti
Certificazioni FPR
- Marcatura CE
- Conformità RoHS e REACH
- Pressione statica massima: 10 bar
- Grado di protezione: IP65
Il flussostato contribuisce alla conformità normativa fornendo evidenza documentabile del monitoraggio continuo della circolazione refrigerante, elemento richiesto per la certificazione degli impianti.
Richiedi una consulenza personalizzata
Ogni applicazione nei sistemi di refrigerazione e condizionamento ha caratteristiche uniche. Il team tecnico di Elettrotec è a tua disposizione per:
- Analizzare le specifiche del tuo impianto
- Consigliare la configurazione FPR ottimale
- Fornire supporto tecnico pre e post-vendita
- Sviluppare soluzioni personalizzate per esigenze particolari
Scopri tutti i dettagli tecnici e le configurazioni disponibili dell’FPR – flussostato a paletta per liquidi
Esplora la gamma completa di flussostati Elettrotec per trovare la soluzione perfetta per la tua applicazione
Non lasciare che problemi di portata compromettano la tua produzione: contatta il nostro ufficio tecnico.
